タイプ C のフレキシブル中間バルク コンテナは、静電気の危険に対する堅牢な保護を提供します。ただし、その安全性は、指定された接地点への完璧な検証済みの接続に完全に依存しています。人的ミス、機器の磨耗、またはバッグの完全性の低下により、混雑した施設では簡単に接地障害が発生する可能性があります。これらの故障は、可燃性の粉塵や可燃性蒸気を含む環境で壊滅的な焼夷弾の放出につながることがよくあります。このような壊滅的な事故を防ぐには、信頼できるシステムが必要です。このガイドは、地面の連続性を検証するための決定的なフレームワークを提供します。当社は、標準的な操作手順を確立し、日常の操作を確保するために適切な機器を評価するお手伝いをします。ファブリックグリッドを詳しく検査する方法を学びます。また、アクティブ システムとパッシブ システムを効果的に選択する方法もわかります。人員と資産を保護するには、これらの基本的なコンプライアンス慣行を今日から習得することから始まります。
必須の導通: Type C バッグの導電性スレッドと接地点の間の抵抗は、1.0 x 10^7 オーム未満である必要があります (標準 IEC 61340-4-4 による)。
SOP の優先順位付け: 形式化された タイプ c fibc 接地手順により、 オペレータは材料が流れる前に視覚的および物理的に接地を確認できます。
機器の評価: 意思決定者は、パッシブ接地クランプ (低コスト、人的ミスのリスクが高い) とアクティブアース監視システム (自動インターロック、高額な先行投資) のどちらかを選択する必要があります。
バッグの完全性が重要: 導電性バルクバッグは、内部の導電性グリッドが壊れていない場合にのみ有効です。破損したバッグを安全に接地することはできません。
摩擦帯電は工業用バルクの取り扱い中に自然に発生します。充填時および排出時の粉体の急速な移動により、大量の静電気が発生します。粒子は互いに衝突し、バッグの内側の生地にも衝突します。これらの一定の摩擦相互作用により、材料から電子が剥ぎ取られます。結果として生じる静電荷は粉体層内に急速に蓄積します。このエネルギーが危険なレベルに達する前に、積極的に管理する必要があります。小麦粉、砂糖、化学樹脂などの微粉末は、特に高い電荷生成率を生み出します。物質の流れが速くなると、静電気の蓄積が指数関数的に増大します。
接地されていない Type C バッグは、工場のフロアで巨大なコンデンサとして機能します。地球から隔離されると、膨大な電気エネルギーが蓄えられます。それらは周囲の可燃性塵雲を発火させるのに十分な電荷を急速に蓄積する可能性があります。このような高度に帯電した条件下では、溶媒蒸気も容易に発火します。たった 1 つの焼夷弾が、壊滅的な連鎖反応を引き起こす可能性があります。揮発性物質を扱う環境では、このリスクを誇張することはできません。多くの産業用粉塵の最小発火エネルギー (MIE) は信じられないほど低いです。接地されていないバッグは、ほんの数秒でこのしきい値を簡単に超える可能性があります。
業界標準は、明確で妥協のない安全境界を定めています。 NFPA 77 や IEC 61340-4-4 などの広く認知されているフレームワークは、一括処理のための信頼できるルールを確立しています。最大接地抵抗は 10 メグオーム (<1.0 x 10^7 オーム) 未満である必要があります。施設は、これらのガイドラインを絶対的な運用ベースラインとして扱う必要があります。これらを満たさないと、人の安全と物的資産の両方が危険にさらされます。コンプライアンスは単なる事務手続きではありません。それには、グラウンディング経路を毎日物理的に検証する必要があります。検査官は、これらの耐性チェックの文書化された証拠を探します。
オペレータは、作業を開始する前に、織り込まれた糸を注意深く検査する必要があります。生地の内側にカーボンまたはシルバーの金属フィラメントがあるかどうかを確認する必要があります。これらの特定のスレッドは、コンテナ全体に重要な電気経路を作成します。素材に破れや激しい磨耗がないか綿密に評価します。糸が切れると保護経路が遮断され、バッグの一部が孤立します。こうした微妙な欠陥をすぐに発見できるようにチームを訓練する必要があります。
ベストプラクティス: 高リスク物質についてはシフト監督者による二次目視チェックを実施します。
まず、指定された接地ループまたはタブを見つけます。導電性グリッドに直接しっかりと縫い付けられていることを確認します。ひどい汚れがないか確認してください。ペイント、グリース、または汚れのコーティングは、明確な電気接続を妨げます。また、磨耗により、時間の経過とともに運用効率が低下します。オペレーターは接続を行う前にタブを掃除する必要があります。主タブが見つからない場合は、その場しのぎの添付ファイルを許可しないでください。
よくある間違い: 指定された接地タブではなく、非導電性の吊り上げループにクランプを取り付けます。
損傷した取り除くための厳格な基準を確立します。 導電性バルクバッグを 床からグリッドが壊れていると、コンテナが機能的に分離されます。この電気的絶縁により、充填中のユニットは非常に危険になります。運用フロアでその場しのぎの修理を行わないでください。吊り上げストラップを切断し、損傷したユニットは直ちに廃棄してください。これにより、アクティブなワークフローに再び入ることがなくなります。厳格な拒否ポリシーにより、致命的な障害が防止されます。
正式な タイプ c fibc 接地手順に従うことで 、潜在的に致命的なオペレーターのエラーを防止できます。一貫性はプラントの安全性を維持するための鍵です。
ステップ 1: システムと環境のチェック: 接地ステーションが特定の危険区域の分類に一致していることを確認します。 ATEX または HazLoc ゾーンには、完全に認定された機器が必要です。作業を進める前に、環境の安全性を確認し、不要な可燃物を取り除いてください。
ステップ 2: クランプの接続: 接地クランプを指定されたタブに直接取り付けます。これは、充填または排出機構を開始する前に厳密に行ってください。吊り上げループ、プラスチック製のタイ、または塗装面にクランプで固定しないでください。これらは必要なアースの連続性を提供しません。
ステップ 3: 接続の確認: 導通ステータスを明確に読み取ります。手動マルチメーターを使用する場合は、正確な抵抗値を専用の台帳に記録してください。自動システムを使用している場合は、視覚的な「Go」インジケーターが表示されるまで待ちます。緑色のライトが点灯すると、いよいよ安全に進むことができます。
ステップ 4: 安全な取り外し: クランプを急いで取り外さないでください。すべての製品が容器内に完全に収まっていることを確認してください。浮遊粉塵が直接の作業領域からなくなるまで待ちます。その場合にのみ、接地クランプを安全に取り外してください。

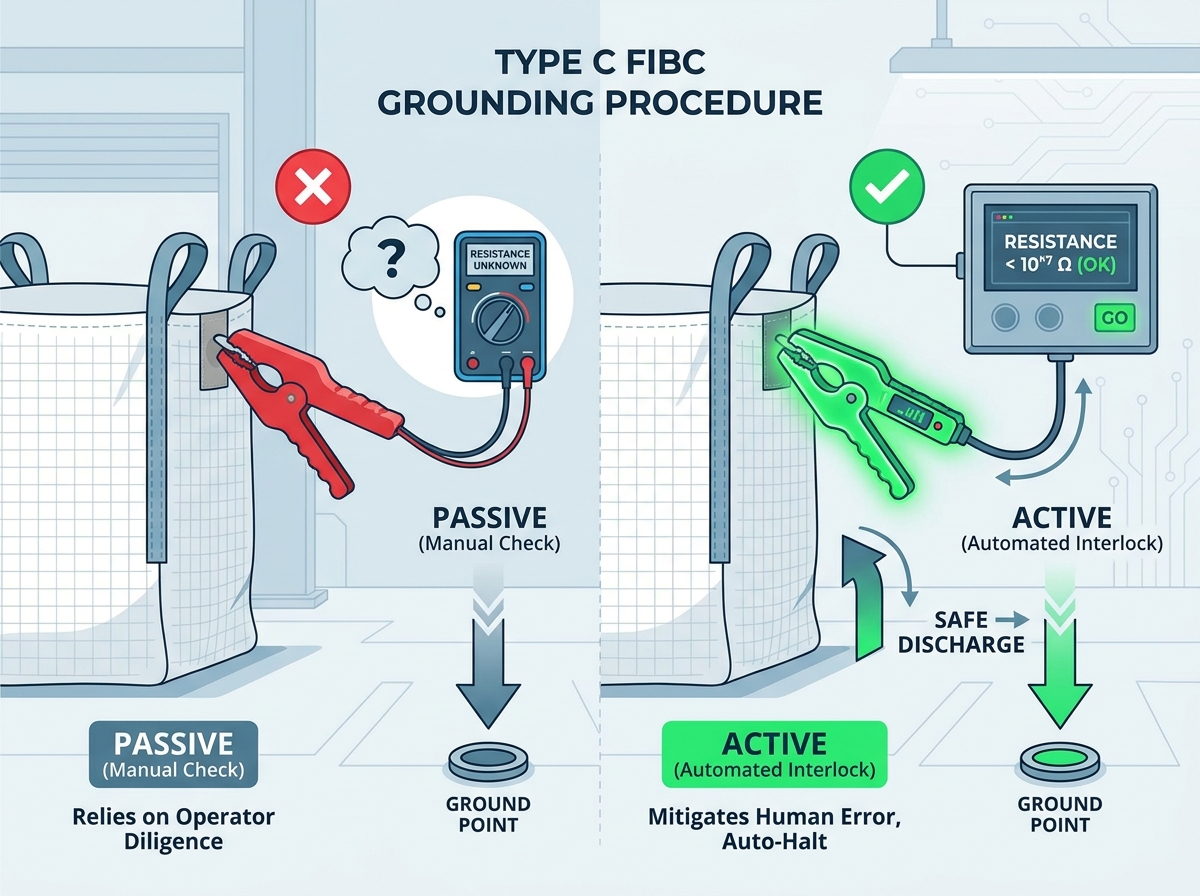

メカニズム: シンプルな導線と頑丈なクランプでバッグをアース棒に接続します。これにより、地面への直接の物理パスが作成されます。
長所: この方法では初期資本支出が非常に低く抑えられます。施設は、これらのケーブルを複数のステーションに迅速に展開できます。最小限の技術的な設置が必要です。
短所: このアプローチは、オペレーターの継続的な勤勉さに完全に依存しています。実際に接続が正常に行われているかどうかを確認することはできません。また、実際の材料移動中に抵抗が安全な範囲内にあるかどうかを確認することもできません。
メカニズム: 電子システムはバッグとアースの間の抵抗を積極的に測定します。 LED インジケーターを介して即座に視覚的なフィードバックを提供します。また、既存のプラント制御装置や PLC とスムーズに統合できます。
長所: 自動化により人的エラーが軽減されます。これらのシステムは、接続が切断された場合、ポンプ、バルブ、またはコンベアを自動的に停止します。リアルタイムの安心感と厳格なコンプライアンス検証を提供します。
短所: これらのシステムには、はるかに高額な先行投資が必要です。また、専門的な電気設備や複雑な制御の統合も求められます。
意思決定者は予算を効果的に割り当てるために明確な比較を必要とします。敏感な爆発物を扱う高度に自動化された施設には、アクティブ システムを強くお勧めします。厳密に制御された低スループット環境には、パッシブ システムで十分な場合があります。ただし、これらのパッシブセットアップには、非常に厳密な標準操作手順が必要です。
機能 / システムのタイプ | パッシブクランプ | アクティブモニタリング |
|---|---|---|
初期投資費用 | 低い | 高い |
オペレーターの勤勉さへの依存 | 非常に高い | 低い |
継続的な抵抗検証 | いいえ | はい |
自動プロセス停止（インターロック） | いいえ | はい |
理想的なアプリケーション環境 | 低スループット、手動プロセス | 爆発性環境、自動化 |
オペレータは、習慣からアース線を非導電性部分にクリップしてしまうことがあります。標準的なバッグの生地や周囲の金属製の足場に取り付けられる可能性があります。この運用上の失敗は、危険な誤った安全感を生み出します。クランプは正しく取り付けられているように見えますが、実際には電気経路が存在しません。トレーニング プログラムでは、毎回正しい導電性タブを見つけることに重点を置く必要があります。 よくある間違い: バッグのどこかをクランプすれば十分な静電気散逸が得られると思い込んでいます。
適切な タイプ C FIBC 接地には、 すべての接続機器の定期的なメンテナンスが必要です。鋭いクランプの歯は、日常的に蓄積する粉塵をかみ砕く必要があります。地金や導電性の糸に到達するには、工業用コーティングを貫通する必要があります。磨耗した歯は、気づかれない高抵抗の欠陥を引き起こします。クランプを毎週点検し、劣化したスプリングやジョーを直ちに交換してください。予備のクランプを在庫に保管しておくと、コストのかかる運用上のダウンタイムが最小限に抑えられます。
安全プロトコルを評価するときは、実用的な運用評価が必要です。場合によっては、施設が接地コンプライアンスに常に苦労していることがあります。オペレーターのトレーニングが不足しているか、機器のメンテナンスが予定より遅れ続けています。これらの特定のケースでは、タイプ C から非接地タイプ D 静電気消散バッグへの切り替えを評価します。タイプ D の生地は、コロナ放電原理を使用して静電気を大気中に直接安全に消散します。このスイッチにより、物理的な人為的ミスによる接地リスクを完全に排除できます。
地面の連続性を検証することは、運用の安全性に対する継続的な毎日の取り組みです。
施設では、厳格な機器メンテナンスと定期的なオペレータートレーニングを優先する必要があります。
現在のプロトコルを監査すると、壊滅的な災害になる前に隠れた脆弱性が浮き彫りになります。
特定の粉塵環境に対するアクティブ監視システムの費用対効果を評価します。
人員と物的資産を効果的に保護するために、厳格な手荷物検査ルールを実施します。
標準の操作手順を見直して、今すぐ行動を起こしてください。安全性を簡単に確認できる適切なツールをチームに装備させます。厳格なコンプライアンスを優先することで、予測できない静電気の危険から施設を守ることができます。
A: 充填または排出中に危険な静電気が蓄積します。この蓄積されたエネルギーは、突然、焼夷火花として放出される可能性があります。可燃性の粉塵や可燃性の蒸気が含まれる環境では、この火花が壊滅的な爆発を引き起こすことがよくあります。適切に接地すれば、この危険なエネルギーの蓄積を完全に防ぐことができます。
A: オペレータは、運用を開始する前に毎日機器をテストする必要があります。また、定期的なメンテナンス間隔で、文書化された正式な耐性テストを実施する必要があります。常にメーカーのガイドラインに従い、NFPA および IEC の安全基準を厳密に遵守して、継続的なコンプライアンスを確保してください。
A: 複数旅行での使用が明示的に指定されている場合にのみ再利用できます。ラベルで 6:1 の安全率評価を確認してください。再利用する前に、グリッドの連続性と構造の完全性を厳密に検査する必要があります。劣化したバッグは決して再利用しないでください。
A: タイプ C バッグでは、静電気を安全に消散させるためにアースへの物理的な電気接続が必要です。接地されていない場合、非常に危険です。タイプ D バッグは、コロナ放電によって静電気を大気中に直接安全に消散する特殊な生地を使用しています。手動接地を必要とせずに静電気保護を提供します。
